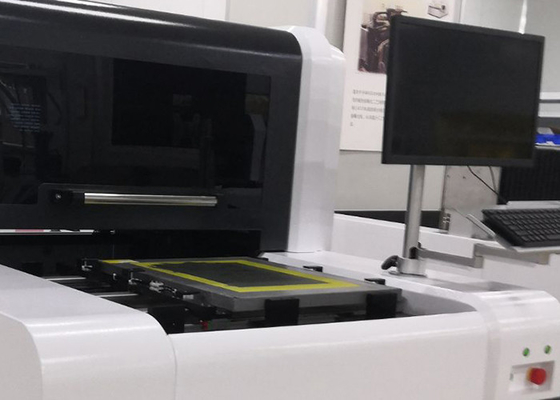

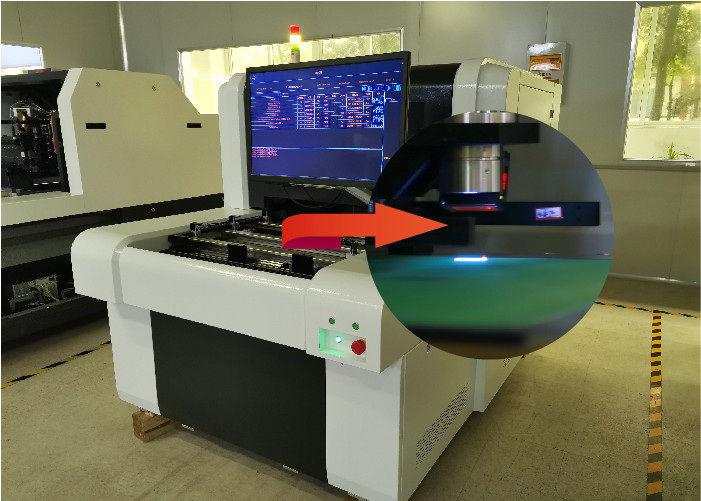

دستگاه تصویربرداری با نوردهی مستقیم لیزری برای چاپ روی صفحه منسوجات

CTS یک سیستم تصویربرداری و نوردهی کامپیوتر به صفحه (CTS) است (پتنت دانشجویی چینی، ژاپنی، کره ای، اتحادیه اروپا).برخی از صفحات ابریشم مصنوعی در معرض دید و تصویربرداری قرار می گیرند.همچنین برای برخی از برنامه های گرافیکی مناسب است.

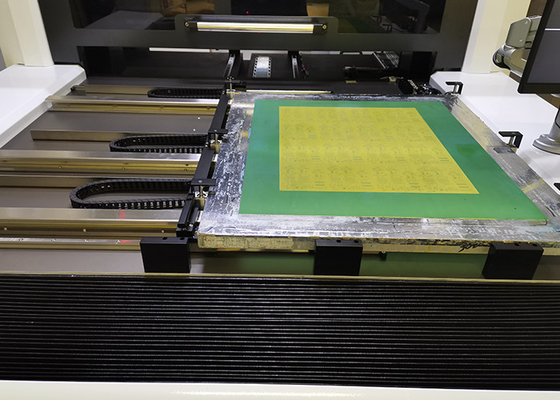

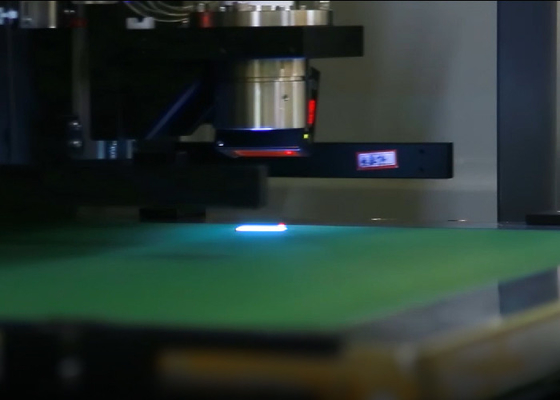

سیستم تصویربرداری و نوردهی از رایانه به صفحه (CTS).CTS زمان و تلاش لازم برای آماده سازی تصاویر برای چاپ صفحه را بسیار کاهش می دهد.صفحه نمایش در قاب صفحه نمایش با یک امولسیون حساس به نور با کاربرد دوگانه آب-روغن به تصویر کشیده شده است.هنگامی که از دستگاه نوردهی عبور می کند، فناوری پیشرفته تصویربرداری دیجیتال DMD باعث می شود که نقاط مربعی تیز با وضوح واضح ایجاد شود، در نتیجه به سرعت تصاویر مات تولید می شود.پس از تکمیل نوردهی، شابلون را می توان شستشو داد و تصویر دیجیتال را می توان به وضوح روی صفحه نمایش داد.

• مشخصات / مدل	CTS100
  حداکثر اندازه صفحه نمایش (میلی متر)	900x1000
  حداقل اندازه صفحه نمایش (میلی متر)	400x400
  حداکثر اندازه نوردهی (میلی متر)	800x900
  ضخامت قاب صفحه نمایش (خدمات سفارشی موجود است)	25-45 میلی متر
  سیستم تصویربرداری	فناوری DMD DLP
  ضخامت امولسیون (EOM)	امولسیون مقاوم در برابر حلال 3μm-150μm، امولسیون مقاوم در برابر آب 3μm-220μm
  مدت زمان قرارگیری در معرض بیماری	120-240s/ ㎡، مش زرد #350
  وضوح	1270/2540dpi (اختیاری)
  شطرنجی	133LPI
  سیستم فوکوس	فوکوس ثابت
  فرمت فایل	1_bit tiff و غیره
  نوع لیزری	لیزر UV، طول موج 5±405 نانومتر
  قدرت لیزر	20W/25W (اختیاری)
  اندازه تجهیزات (میلی متر)	1550x1330x1460
  وزن خالص تجهیزات	1100 کیلوگرم
  شرایط	اتاق نور زرد با درجه تمیزی 10000، دمای 2±22 درجه سانتیگراد، رطوبت نسبی 40-70٪ (بدون تراکم)
  قدرت	تک فاز 220 ولت، 50/60 هرتز، 4 کیلووات (CTS200، CTS300)، گاز 1 لیتر در دقیقه

• دقت بالا:

وضوح تصویر 1270dpi یا 2540dpi، با رزولوشن شطرنجی 133lpi/dpi (چاپ نیم‌تنی).

• بازدهی بالا:

3 دقیقه برای تکمیل نوردهی روی صفحه نمایش با اندازه 1000mm*1000mm.راندمان ساخت شابلون به دلیل صرفه جویی در زمان زیاد با تراز دقیق نوردهی و کاهش لوبور بسیار بهبود یافته است.

• کم هزینه:

حذف نکات مثبت فیلمفیلم لیتو به طور فزاینده ای گران می شود و تعداد تامین کنندگان در حال ساخت به سرعت در حال افزایش است

در حال کاهش.1 روش ساخت صفحه نمایش دیجیتال CTS برای جایگزینی 5 رویه از فرآیند معمولی.
