تجهیزات تصویربرداری صفحه نمایش مستقیم لیزر برای چاپ صفحه نمایش پارچه

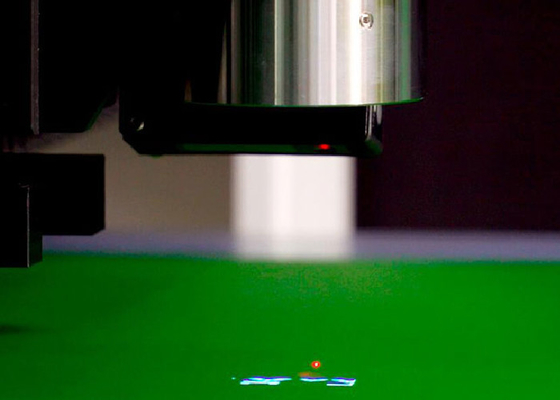

CTS یک سیستم تصویربرداری و نوردهی از کامپیوتر به صفحه نمایش (CTS) است. برخی از صفحه های رایان در معرض نوردهی قرار می گیرند و تصویر می گیرند. همچنین برای برخی از برنامه های گرافیکی مناسب است.فایل های داده به طور مستقیم توسط CTS خوانده می شود و سپس به تصاویر تبدیل می شود که از طریق پرتو لیزر به صفحه نمایش توسط DMD و لنز منتقل می شود.

تصاویر دیجیتال توسط DMD (دستگاه میکرو آینه دیجیتال) تولید می شوند که بیش از 800 هزار یا 2 میلیون آینه میکرو میتر دارد، که نقاط مربع روشن و تیز را امکان پذیر می کند.اين جديدترين سيستم نمايش ديجيتالي در حال حاضر به استانداردهاي جديد صنعت چاپ صفحه نما تبديل شده است.

فایل های داده به طور مستقیم توسط کامپیوتر به صفحه نمایش (CTS) خوانده می شوند و سپس به تصاویر تبدیل می شوند که از طریق پرتوهای لیزر به صفحه نمایش توسط DMD و لنز منتقل می شوند.

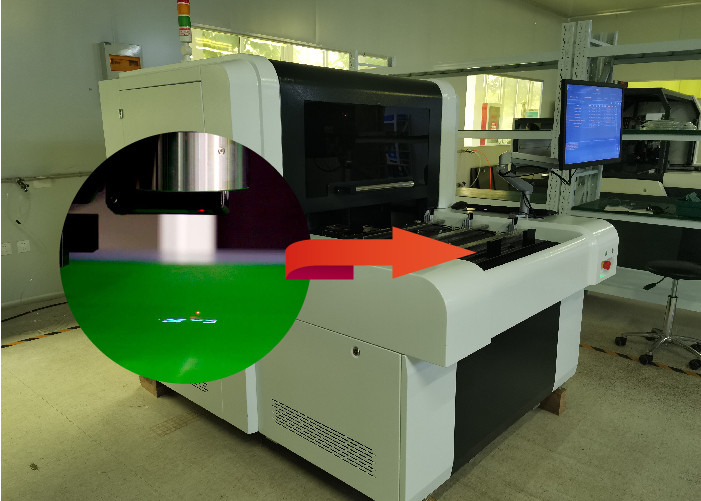

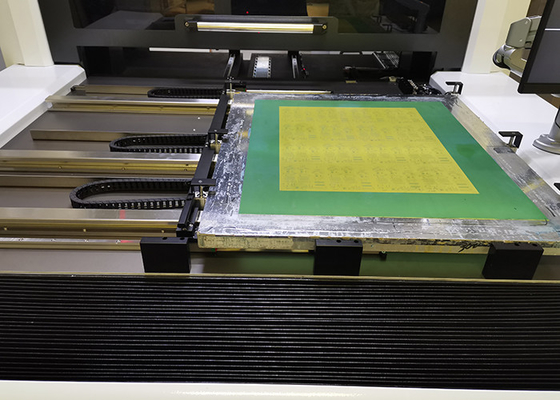

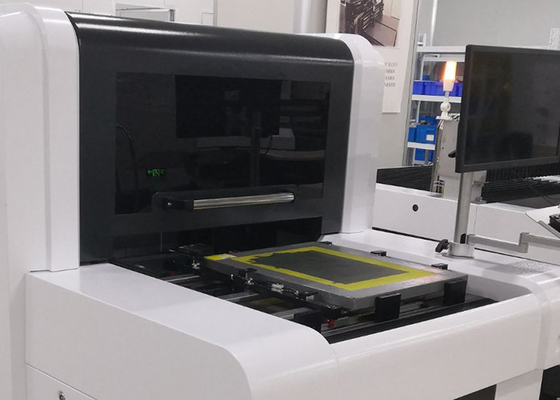

دستگاه ساخت صفحه مستقیم لیزر CTS به طور مستقیم فایل های داده رایانه ای را می خواند و آنها را به تصاویر تبدیل می کند و سپس آنها را در صفحه نمایش با پروژکتور لیزر نشان می دهد و تصویر می دهد.این نوع صفحه تصویربرداری برای چاپ نساجی مناسب است، و همچنین مناسب برای برچسب، بسته بندی، PCB، چاپ 3C بر روی پوشش شیشه ای و غیره

• مشخصات / مدل	CTS100
  حداکثر اندازه صفحه نمایش (ملی متر)	100x1000
  حداقل اندازه صفحه نمایش (ملی متر)	400x400
  حداکثر اندازه نوردهی (ملی متر)	900x900
  ضخامت قاب صفحه نمایش (خدمات سفارشی در دسترس است)	25 تا 45 میلی متر
  سیستم تصویربرداری	تکنولوژی DMD DLP
  ضخامت امولسیون (EOM)	امولسیون مقاوم در برابر حلال 3μm-150μm، امولسیون مقاوم در برابر آب 3μm-220μm
  زمان قرار گرفتن در معرض	120-240s/ m2، #350 شبكه زرد
  قطعنامه	1270/2540dpi (اختیاری)
  رستر	133LPI
  سیستم فوکوس	تمرکز ثابت
  فرمت فایل	1_bit tiff و غیره
  نوع لیزر	لیزر UV، طول موج 405±5nm
  قدرت لیزر	20W/25W/30W ((اختیاری)
  اندازه تجهیزات (ملی متر)	1740x1500x1500
  وزن خالص تجهیزات	1200 کیلوگرم
  شرایط	اتاق با نور زرد با درجه تمیز 10000، دمای 22±2°C، رطوبت نسبی 40-70٪ (بدون فشرده سازی)
  قدرت	واحد فاز 220v، 50/60HZ، 4kW، هوا فشرده:0.5MPa

• دقت بالا:

رزولوشن 1270dpi یا 2540dpi، با رستر 133lpi / dpi (طباعت نیمه صدا).

• کارایی بالا:

3 دقیقه برای اتمام نورپردازی در اندازه صفحه نمایش 1000mm * 1000mm.کارایی ساخت استنسل به شدت بهبود یافته است به دلیل زمان زیادی توسط موازی دقیق نوردهی و کاهش لوبر صرفه جویی می شود..

• هزینه کم:

از بین بردن فیلم های مثبت. فیلم های لیتو به طور فزاینده ای گران می شوند و تعداد تامین کنندگان در بازار به سرعت افزایش می یابد.

کاهش. 1 روش از CTS صفحه نمایش دیجیتال ساخت به جای 5 روش از فرآیند متعارف.
