| نام تجاری: | GIS |
| شماره مدل: | DPX230 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable price |
| زمان تحویل: | 20 روز کاری |
راه حل های سیستم تصویربرداری مستقیم لیزری (LDI) برای PCB های مختلف
پیچیدگی اتصالات PCB HDI هنوز در حال رشد است.فناوری های موجود قادر به ارائه راه حل قابل قبول برای خطوط ظریف نیستند.اما فناوری تصویربرداری مستقیم لیزری به عنوان پاسخی برای این چالش در نظر گرفته می شود.
در تولید برد مدار چاپی (PCB)، فرآیند تصویربرداری چیزی است که الگوهای مدار مسی را مشخص می کند.در حالی که فرآیند تصویربرداری مرسوم از یک ابزار عکس و نور UV برای انتقال تصاویر مدار استفاده می‌کند، LDI فقط از یک پرتو لیزر با کنترل کامپیوتری با فوکوس بالا استفاده می‌کند تا مستقیماً الگوهای مدار را روی لایه‌های مسی PCB CCL با پوشش مقاوم نور لیزری تعریف کند.
تصویربرداری مستقیم لیزری (LDI) چگونه کار می کند؟

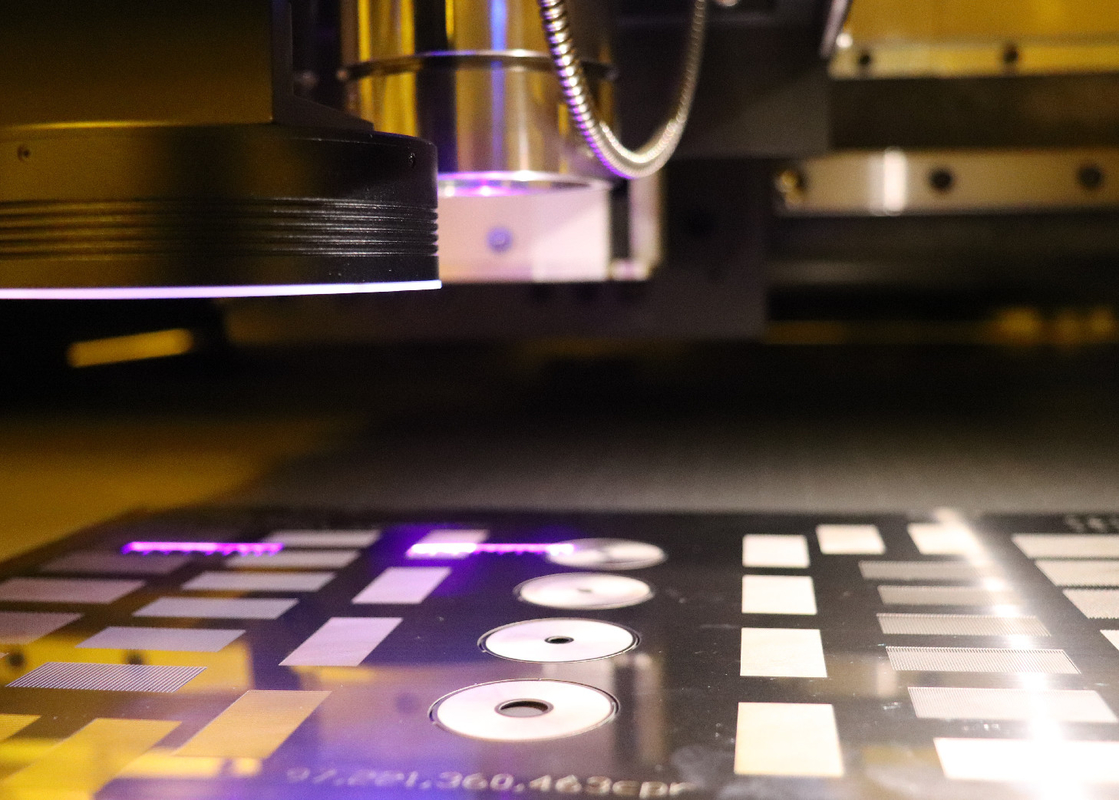

تصویربرداری مستقیم لیزری به یک PCB با سطح حساس به عکس نیاز دارد که در زیر یک لیزر کنترل شده توسط کامپیوتر قرار گرفته باشد.و سپس کامپیوتر با نور لیزر تصویر را روی برد ایجاد می کند.یک کامپیوتر سطح برد را به صورت یک تصویر شطرنجی اسکن می کند، تصویر شطرنجی را با یک فایل طراحی CAD یا CAM از پیش بارگذاری شده که شامل مشخصات تصویر لازم در نظر گرفته شده برای برد است، تطبیق می دهد، از لیزر برای ایجاد مستقیم تصویر روی برد استفاده می شود. .
| مشخصات/مدل | DPX230 |
| کاربرد | PCB، HDI، FPC (لایه داخلی، لایه بیرونی، ضد جوش) |
| رزولوشن (تولید انبوه) | 30 میلی متر |
| ظرفیت | 30-40S@18"*24" |
| اندازه نوردهی | 610*710 میلی متر |
| ضخامت پانل | 0.05mm-3.5mm |
| حالت تراز | UV-Mark |
| قابلیت تراز | لایه بیرونی ± 12 میلی متر؛ لایه داخلی ± 24 میلی متر |
| تحمل عرض خط | ± 10% |
| حالت افزایش و کاهش انحراف | افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن |
| نوع لیزری | لیزر LD، 5±405 نانومتر |
| فرمت فایل | Gerber 274X；ODB++ |
| قدرت | جریان متناوب سه فاز 380 ولت، 6.4 کیلووات، 50 هرتز، محدوده نوسان ولتاژ + 7٪ ~ 10٪ |
| وضعیت | اتاق نور زرد؛دما 1 ± 22 درجه سانتی گراد;رطوبت 50% ± 5%؛سطح تمیزی 10000 و بالاتر؛ الزامات ارتعاش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات |
درباره ما
ما یک تامین کننده نوآورانه راه حل های مختلف سیستم تصویربرداری مستقیم لیزری PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی های سیستم LDI برای برنامه های کاربردی جدید PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملاً خودکار برای محیط های تولید انبوه را شامل می شود.
