| نام تجاری: | GIS |
| شماره مدل: | DPX420TFA |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable price |
| زمان تحویل: | 20 روز کاری |
راه حل های سیستم تصویربرداری مستقیم لیزر (LDI) HDI PCB
سازگاری با فرآیندهای موجود و روش های تولید. فرآیندهای تولید دسته و روش های تولید دسته معمولا به دقت مشخص شده است تا نیازهای تولید دسته را برآورده کند.معرفی هر روش تصویربرداری جدید باید تغییرات روش های موجود را به حداقل برسانداین شامل عملکرد ردیابی برای به حداقل رساندن تغییر فیلم خشک مورد استفاده، توانایی قرار دادن هر لایه از فیلم مقاوم به جوش و الزامات تولید دسته است.
تصویربرداری مستقیم لیزر PCB (LDI)

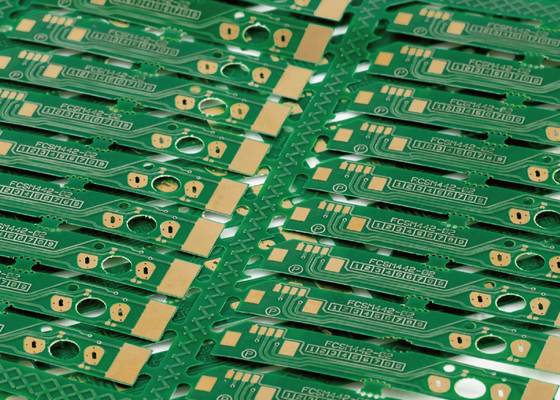

هنگام ساخت یک صفحه مدار، ردپای مدار توسط فرآیند تصویربرداری تعریف می شود.تصویربرداری مستقیم لیزر (LDI) ردها را به طور مستقیم با یک پرتو لیزر بسیار متمرکز که در NC کنترل می شود، نشان می دهد.، به جای نور سیل که از طریق یک ابزار عکاسی عبور می کند، یک پرتو لیزر به صورت دیجیتال تصویر را ایجاد می کند.
تصویربرداری مستقیم لیزر (LDI) چگونه کار می کند؟

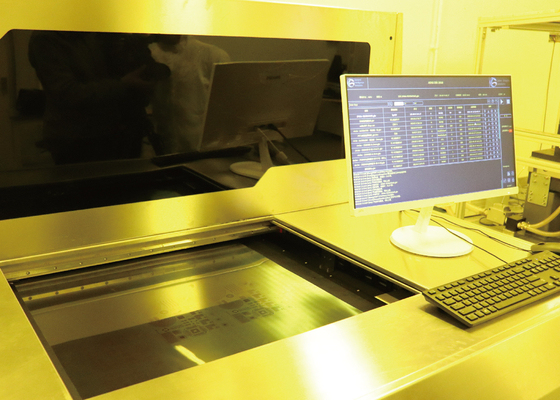

تصویربرداری مستقیم لیزر نیاز به یک PCB با سطح حساس به نور دارد که تحت لیزر کنترل شده توسط کامپیوتر قرار دارد.و بعد کامپیوتر تصویر را روی تخته با نور لیزر ایجاد می کند. يک کامپيوتر سطح تخته را به صورت يک تصویر رستر اسکن ميکنهتطبیق تصویر راستر با یک فایل طراحی CAD یا CAM که شامل مشخصات تصویر مورد نیاز برای صفحه است، لیزر برای ایجاد مستقیم تصویر روی تخته استفاده می شود.

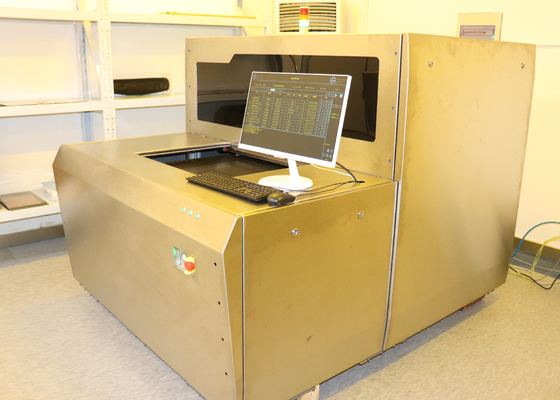

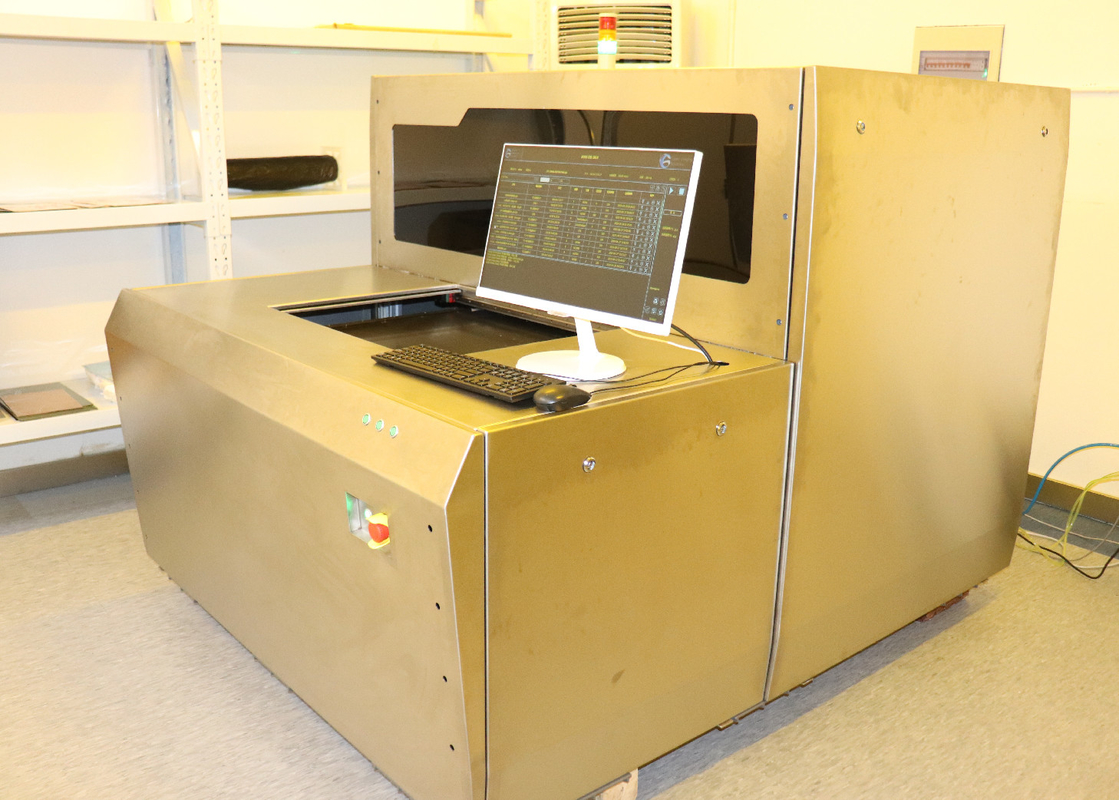

| مشخصات/مدل | DPX420TFA |
| درخواست | PCB،HDI،FPC (طبقه داخلی،طبقه خارجی،ضد جوش) |
| رزولوشن (تولید انبوه) | 30um |
| ظرفیت | 30-40S@18"*24" |
| اندازه قرار گرفتن در معرض | ۶۱۰*۷۱۰ میلی متر |
| ضخامت پنل | 0.05mm-3.5mm |
| حالت تراز | علامت UV |
| قابلیت تراز | لایه بیرونی±12mm؛ لایه داخلی±24mm |
| تحمل عرض خط | ±10% |
| حالت افزایش و کاهش انحراف | افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فواصل، تراز بخش |
| نوع لیزر | لیزر LD،405±5nm |
| فرمت فایل | گربر 274X؛ODB++ |
| قدرت | 380 ولت جریان متناوب سه فاز، 6.4kW، 50HZ، محدوده نوسان ولتاژ + 7٪ ~ 10٪ |
| شرایط | اتاق با نور زرد؛ دمای 22 °C ± 1 °C؛ رطوبت 50٪ ± 5٪؛ سطح تمیز 10000 و بالاتر الزامات لرزش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات |
درباره ما
ما یک تامین کننده نوآورانه از راه حل های مختلف سیستم تصویربرداری مستقیم لیزر PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی سیستم LDI برای کاربردهای طاقچه PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملا خودکار برای محیط های تولید انبوه.
ویدیو
|
|
