| نام تجاری: | GIS |
| شماره مدل: | RTR315 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable price |
| زمان تحویل: | 20 روز کاری |

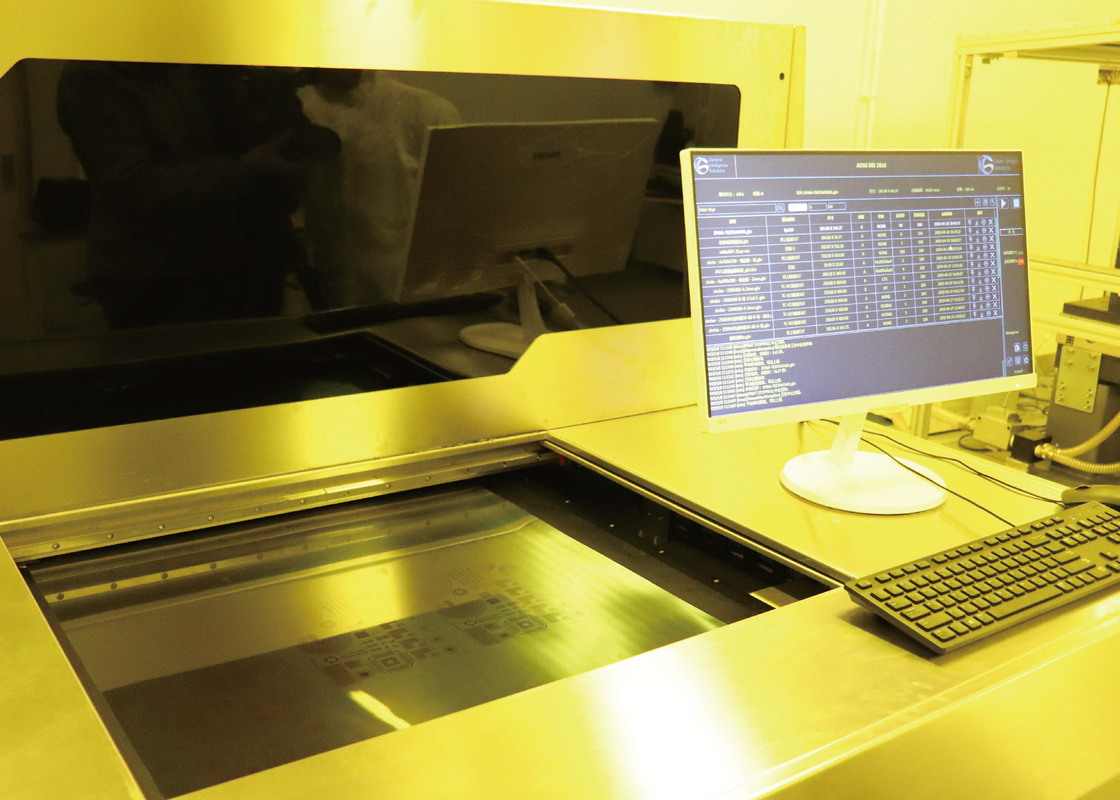

راه حل های سیستم تصویربرداری مستقیم لیزری (LDI) LDI Roll to Roll PCB
تصویربرداری مستقیم با لیزر PCB (LDI)
هنگام ساخت یک برد مدار، ردپای مدار توسط فرآیند تصویربرداری مشخص می شود.تصویربرداری مستقیم لیزری (LDI) آثار را مستقیماً با یک پرتو لیزر بسیار متمرکز نشان می دهد که در کنترل NC، به جای عبور نور غرقابی از ابزار عکس، یک پرتو لیزر به صورت دیجیتالی تصویر را ایجاد می کند.
تصویربرداری مستقیم لیزری (LDI) چگونه کار می کند؟
تصویربرداری مستقیم لیزری به یک PCB با سطح حساس به عکس نیاز دارد که در زیر یک لیزر کنترل شده توسط کامپیوتر قرار گرفته باشد.و سپس کامپیوتر در حال ایجاد تصویر بر روی تخته با نور لیزر است.یک کامپیوتر سطح برد را به صورت یک تصویر شطرنجی اسکن می کند، تصویر شطرنجی را با یک فایل طراحی CAD یا CAM از پیش بارگذاری شده که شامل مشخصات تصویر لازم در نظر گرفته شده برای برد است، تطبیق می دهد، از لیزر برای ایجاد مستقیم تصویر روی برد استفاده می شود. .
| مشخصات/مدل | RTR315 |
| کاربرد | PCB، HDI، FPC (لایه داخلی، لایه بیرونی، ضد جوش) |
| رزولوشن (تولید انبوه) | 15 میلی متر |
| ظرفیت | 12S@18"*24" |
| اندازه نوردهی | 260*800 میلی متر |
| ضخامت پانل | 0.05mm-3.5mm |
| حالت تراز | UV-Mark |
| قابلیت تراز | لایه بیرونی ± 12 میلی متر؛ لایه داخلی ± 24 میلی متر |
| تحمل عرض خط | ± 10% |
| حالت افزایش و کاهش انحراف | افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن |
| نوع لیزری | لیزر LD، 5±405 نانومتر |
| فرمت فایل | Gerber 274X；ODB++ |
| قدرت | جریان متناوب سه فاز 380 ولت، 6.4 کیلووات، 50 هرتز، محدوده نوسان ولتاژ + 7٪ ~ 10٪ |
| وضعیت | اتاق نور زرد؛دما 1 ± 22 درجه سانتی گراد;رطوبت 50% ± 5%؛سطح تمیزی 10000 و بالاتر؛ الزامات ارتعاش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات |
مزایای LDI نسبت به پردازش عکس
فرآیندهای سنتی عکس نیاز به چندین مرحله برای ایجاد ابزار نوری مورد استفاده برای تولید تصویر روی PCB دارند.این موضوع در طول سال‌ها چالش‌هایی را برای سازندگان PCB ایجاد کرده است.LDI چندین مزیت را ارائه می دهد:
· کیفیت - مشکلات فیلم عکس در گذشته به دلیل حساسیت ذاتی به نوسانات دما یا رطوبت منجر به ایجاد تصاویر ناقص شده است.تصاویر لیزری تصاویر بسیار دقیق تر و منسجم تری ایجاد می کنند و هر گونه نقص مربوط به فیلم را از بین می برند.
· تصویربرداری لیزری موقعیت یابی دقیق و وضوح بهبود یافته را فراهم می کند.خطوط تصویر، فاصله ها و تراز دقیق تر هستند.
· روش عکس نیازمند محیط های کنترل شده با دما و رطوبت است تا دقیق ترین انتقال تصاویر را به تخته ها ارائه دهد.LDI تأثیر محیط را بر روی تصاویر به دست آمده کاهش می دهد و تأثیر شکست نور ذاتی تکنیک های پردازش عکس را حذف می کند.
ساخت LDI مزایای خاصی را در مواردی که نیاز به دویدن کوتاه یا چرخش سریع است، ارائه می‌کند و ایجاد آثار هنری و راه‌اندازی روش‌های ابزار فوتو را غیرعملی می‌سازد.LDI همچنین یک فاکتور مهم در هنگام تلرانس نزدیک و ثبت نام دقیق است.
تقاضای مشتریان امروزی برای PCBهای کوچکتر، سبکتر و با چگالی بالا، به سرعت فناوری عکس را به عنوان ابزاری عملی در تولید تصاویر PCB به کار می گیرد.
درباره ما
ما یک تامین کننده نوآورانه راه حل های مختلف سیستم تصویربرداری مستقیم لیزری PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی های سیستم LDI برای برنامه های کاربردی جدید PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملاً خودکار برای محیط های تولید انبوه را شامل می شود.
ویدیو
|
|
