PCB HDI FPC لیزر مستقیم تجهیزات تصویربرداری سه فاز

Name: PCB HDI FPC لیزر مستقیم تجهیزات تصویربرداری سه فاز
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: RTR315
Availability: InStock

نام تجاری:	GIS
شماره مدل:	RTR315
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable price
زمان تحویل:	20 روز کاری

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

جیانگ سو، چین

گواهی:

ISO 9001 CE

نام:

تصویربرداری مستقیم لیزری (LDI)

کاربرد:

PCB HDI FPC

حداکثر اندازه نوردهی:

260*810 میلی متر

عرض خط:

15μ

فاصله خط خط:

10%

تحمل عرض خط:

10%

قابلیت تراز:

12/24μm

نوع لیزری:

لیزر LD، 5±405 نانومتر

کارآمد:

12S@18"*24"

انحراف افزایش و کاهش می یابد:

افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن

فرمت فایل:

Gerber 274X، ODB++

جزئیات بسته بندی:

بسته بندی کیس چوبی

قابلیت ارائه:

30 ست در ماه

برجسته کردن:

تجهیزات تصویربرداری مستقیم لیزر FPC

تجهیزات تصویربرداری مستقیم لیزر HDI

تجهیزات PCB ldi

توضیحات محصول

راه حل های سیستم تصویربرداری مستقیم لیزری (LDI) LDI Flexible Board

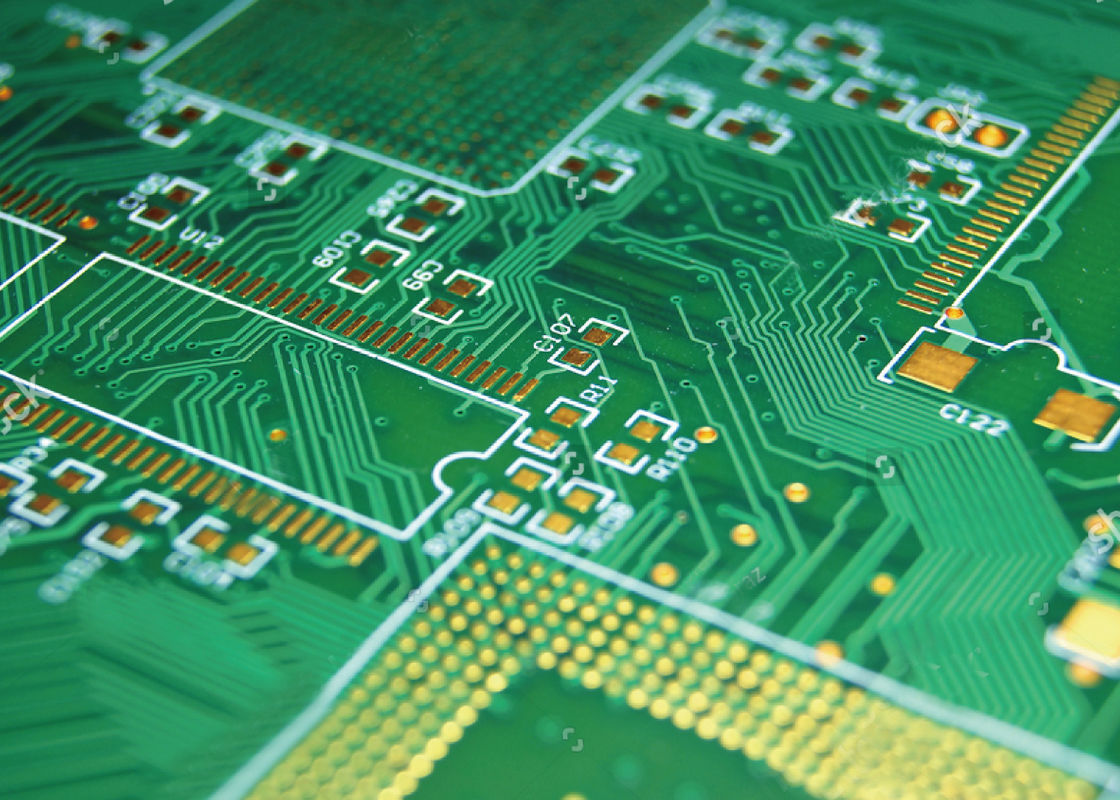

هنگام ساخت یک برد مدار، ردپای مدار توسط فرآیند تصویربرداری مشخص می شود.تصویربرداری مستقیم لیزری (LDI) آثار را مستقیماً با یک پرتو لیزر بسیار متمرکز نشان می دهد که در کنترل NC، به جای عبور نور غرقابی از ابزار عکس، یک پرتو لیزر به صورت دیجیتالی تصویر را ایجاد می کند.

تصویربرداری مستقیم با لیزر PCB (LDI)
هنگام ساخت یک برد مدار، ردپای مدار توسط فرآیند تصویربرداری مشخص می شود.تصویربرداری مستقیم لیزری (LDI) آثار را مستقیماً با یک پرتو لیزر بسیار متمرکز نشان می دهد که در کنترل NC، به جای عبور نور غرقابی از ابزار عکس، یک پرتو لیزر به صورت دیجیتالی تصویر را ایجاد می کند.

تصویربرداری مستقیم لیزری (LDI) چگونه کار می کند؟
تصویربرداری مستقیم لیزری به یک PCB با سطح حساس به عکس نیاز دارد که در زیر یک لیزر کنترل شده توسط کامپیوتر قرار گرفته باشد.و سپس کامپیوتر با نور لیزر تصویر را روی برد ایجاد می کند.یک کامپیوتر سطح برد را به صورت یک تصویر شطرنجی اسکن می کند، تصویر شطرنجی را با یک فایل طراحی CAD یا CAM از پیش بارگذاری شده که شامل مشخصات تصویر لازم در نظر گرفته شده برای برد است، تطبیق می دهد، از لیزر برای ایجاد مستقیم تصویر روی برد استفاده می شود. .

مشخصات/مدل	RTR315
کاربرد	PCB، HDI، FPC (لایه داخلی، لایه بیرونی، ضد جوش)
رزولوشن (تولید انبوه)	15 میلی متر
ظرفیت	12S@18"*24"
اندازه نوردهی	260*800 میلی متر
ضخامت پانل	0.05mm-3.5mm
حالت تراز	UV-Mark
قابلیت تراز	لایه بیرونی ± 12 میلی متر؛ لایه داخلی ± 24 میلی متر
تحمل عرض خط	± 10%
حالت افزایش و کاهش انحراف	افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن
نوع لیزری	لیزر LD، 5±405 نانومتر
فرمت فایل	Gerber 274X；ODB++
قدرت	جریان متناوب سه فاز 380 ولت، 6.4 کیلووات، 50 هرتز، محدوده نوسان ولتاژ + 7٪ ~ 10٪
وضعیت	اتاق نور زرد؛دما 1 ± 22 درجه سانتی گراد;رطوبت 50% ± 5%؛سطح تمیزی 10000 و بالاتر؛ الزامات ارتعاش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات

درباره ما
ما یک تامین کننده نوآورانه راه حل های مختلف سیستم تصویربرداری مستقیم لیزری PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی های سیستم LDI برای برنامه های کاربردی جدید PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملاً خودکار برای محیط های تولید انبوه را شامل می شود.
