| نام تجاری: | GIS |
| شماره مدل: | CTS100 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable price |
| زمان تحویل: | 20 روز کاری |

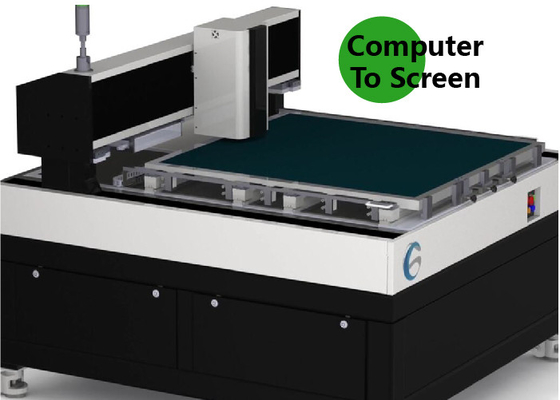

کامپیوتر به صفحه (CTS) /دستگاه ساخت صفحه مستقیم لیزری بدون قرار گرفتن در معرض فیلم

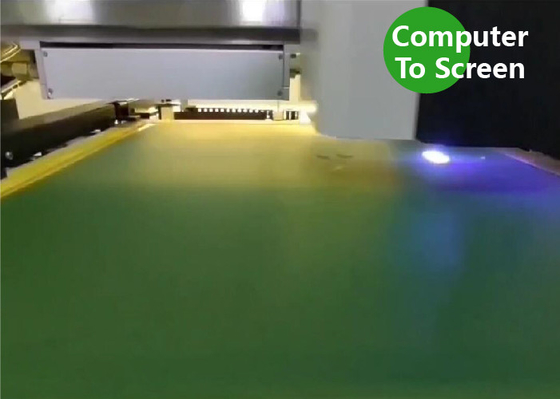

تجهیزات CTS100 آخرین محصول از سری CTS (کامپیوتر به صفحه نمایش) است که توسط شرکت ما ساخته شده است.این یک تجهیزات تصویربرداری مستقیم لیزری است که بر اساس یک دستگاه دیجیتال میکروآینه آرایه (DMD) است.در فرآیند شکل‌دهی الگو، این ماشین نمودارها را به داده‌های ماشین تبدیل می‌کند و توسط کامپیوتر به دستگاه میکرو آینه دیجیتال (DMD) ارسال می‌کند، سپس نمودار مستقیماً به مواد حساس به نور نمایش داده می‌شود تا نوردهی کامل شود.
حداکثر اندازه قاب صفحه می تواند به 900x1000 برسد.
|
مشخصات / مدل |
CTS100 |
| حداکثر اندازه صفحه نمایش (میلی متر) | 900x1000 |
| حداقل اندازه صفحه نمایش (میلی متر) | 400x400 |
|
حداکثر اندازه نوردهی (میلی متر) |
800x900 |
| ضخامت قاب صفحه نمایش (خدمات سفارشی موجود است) |
25-45 میلی متر |
| سیستم تصویربرداری | فناوری DMD DLP |
| ضخامت امولسیون (EOM) | امولسیون مقاوم در برابر حلال 3μm-150μm، امولسیون مقاوم در برابر آب 3μm-220μm |
| مدت زمان قرارگیری در معرض بیماری | 120-240s/ ㎡، مش زرد #350 |
| وضوح | 1270 |
| شطرنجی | 133LPI |
| سیستم فوکوس | فوکوس ثابت |
| فرمت فایل | 1_bit tiff و غیره |
| نوع لیزری | لیزر UV، طول موج 5±405 نانومتر |
| قدرت لیزر | 20 وات |
| اندازه تجهیزات (میلی متر) | 1550x1330x1460 |
| وزن خالص تجهیزات | 1100 کیلوگرم |
| شرایط | اتاق نور زرد با درجه تمیزی 10000، دمای 2±22 درجه سانتیگراد، رطوبت نسبی 40-70٪ (بدون تراکم) |
| قدرت | تک فاز 220 ولت، 50/60 هرتز، 4 کیلو وات، هوای فشرده: 0.6mpa |
دقت بالا:
وضوح تصویر 1270dpi یا 2540dpi، با رزولوشن شطرنجی 133lpi/dpi (چاپ نیم‌تنی)
راندمان بالا:
3 دقیقه برای تکمیل نوردهی روی صفحه نمایش با اندازه 1000mm*1000mm.راندمان ساخت شابلون به دلیل صرفه جویی در زمان زیاد با هم ترازی دقیق نوردهی و کاهش لوبور بسیار بهبود یافته است.
کم هزینه:
حذف نکات مثبت فیلمفیلم لیتو به طور فزاینده ای گران می شود و تعداد تامین کنندگان در حال ساخت به سرعت در حال کاهش است.1 روش ساخت صفحه نمایش دیجیتال CTS برای جایگزینی 5 روش از فرآیند معمولی
