| نام تجاری: | GIS |
| شماره مدل: | DPX230 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | negotiable price |
| زمان تحویل: | 20 روز کاری |

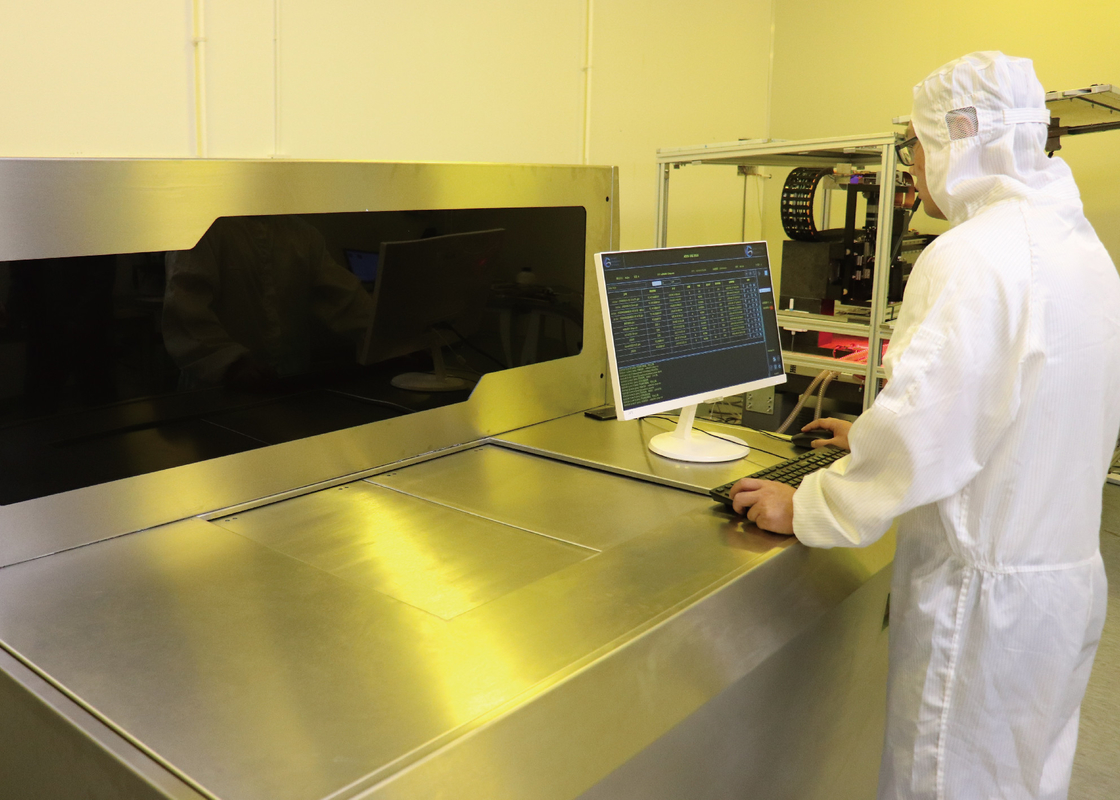

راه حل های سیستم تصویربرداری مستقیم لیزری (LDI) HDI PCB
LDI برای نیازهای تصویربرداری برای تولید انبوه PCB HDI استفاده می شود
به منظور برآورده ساختن الزامات تولید انبوه PCB HDI، روش تصویربرداری باید:
ضمن دستیابی به نرخ عیب کم و خروجی بالا، می تواند به تولید پایدار HDI PCB عملیات با دقت بالا معمولی دست یابد.مثلا:
* برد پیشرفته تلفن همراه، گام CSP کمتر از 0.5 میلی متر (با یا بدون سیم بین پدهای BGA)
* ساختار صفحه 3 + N + 3 است و از طریق سوراخ انباشته شده است.
از نظر تصویربرداری، چنین طرح هایی به عرض حلقه کمتر از 75 میکرومتر نیاز دارند.در برخی موارد، عرض حلقه حتی کمتر از 50μm است.به دلیل مشکل تراز، اینها به ناچار منجر به خروجی کم می شوند.علاوه بر این، با کوچک‌سازی، خطوط و فاصله‌ها نازک‌تر و نازک‌تر می‌شوند - مقابله با این چالش مستلزم تغییر روش‌های تصویربرداری سنتی است.
این را می توان با کاهش اندازه پانل یا استفاده از دستگاه نوردهی شاتر برای تصویربرداری پانل در چند مرحله (چهار یا شش) انجام داد.هر دو روش با کاهش تأثیر تغییر شکل مواد به تراز بهتری دست می یابند.تغییر اندازه پانل منجر به هزینه های بالای مواد می شود و استفاده از دستگاه نوردهی شاتر منجر به تولید کم هر روز می شود.هیچ‌یک از این روش‌ها نمی‌توانند تغییر شکل مواد را به طور کامل حل کنند و عیوب مربوط به فیلم عکاسی را کاهش دهند، از جمله تغییر شکل واقعی فیلم عکاسی هنگام چاپ بچ بورد.
تصویربرداری مستقیم با لیزر PCB (LDI)
هنگام ساخت یک برد مدار، ردپای مدار توسط فرآیند تصویربرداری مشخص می شود.تصویربرداری مستقیم لیزری (LDI) آثار را مستقیماً با یک پرتو لیزر بسیار متمرکز نشان می دهد که در کنترل NC، به جای عبور نور غرقابی از ابزار عکس، یک پرتو لیزر به صورت دیجیتالی تصویر را ایجاد می کند.
تصویربرداری مستقیم لیزری (LDI) چگونه کار می کند؟

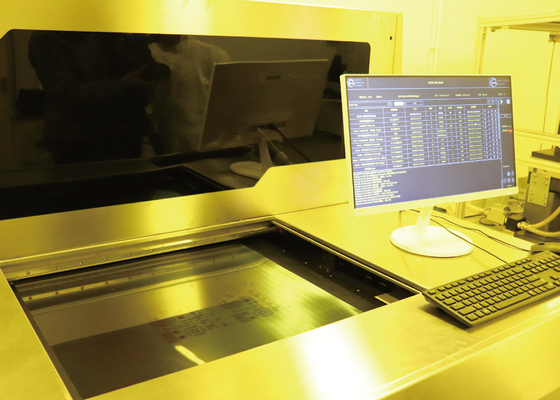

تصویربرداری مستقیم لیزری به یک PCB با سطح حساس به عکس نیاز دارد که در زیر یک لیزر کنترل شده توسط کامپیوتر قرار گرفته باشد.و سپس کامپیوتر با نور لیزر تصویر را روی برد ایجاد می کند.یک کامپیوتر سطح برد را به صورت یک تصویر شطرنجی اسکن می کند، تصویر شطرنجی را با یک فایل طراحی CAD یا CAM از پیش بارگذاری شده که شامل مشخصات تصویر لازم در نظر گرفته شده برای برد است، تطبیق می دهد، از لیزر برای ایجاد مستقیم تصویر روی برد استفاده می شود. .
| مشخصات/مدل | DPX230 |

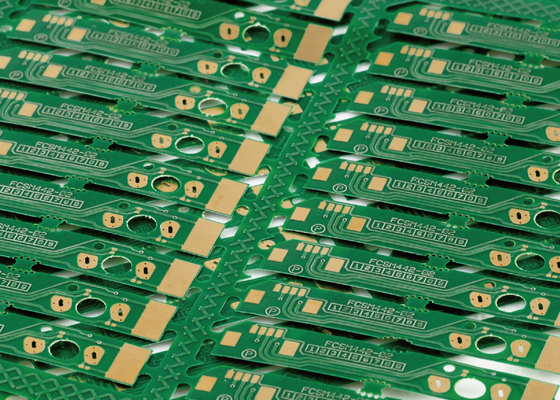

| کاربرد | PCB، HDI، FPC (لایه داخلی، لایه بیرونی، ضد جوش) |
| رزولوشن (تولید انبوه) | 30 میلی متر |
| ظرفیت | 30-40S@18"*24" |
| اندازه نوردهی | 610*710 میلی متر |
| ضخامت پانل | 0.05mm-3.5mm |
| حالت تراز | UV-Mark |
| قابلیت تراز | لایه بیرونی ± 12 میلی متر؛ لایه داخلی ± 24 میلی متر |
| تحمل عرض خط | ± 10% |
| حالت افزایش و کاهش انحراف | افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن |
| نوع لیزری | لیزر LD، 5±405 نانومتر |
| فرمت فایل | Gerber 274X；ODB++ |
| قدرت | جریان متناوب سه فاز 380 ولت، 6.4 کیلووات، 50 هرتز، محدوده نوسان ولتاژ + 7٪ ~ 10٪ |
| وضعیت | اتاق نور زرد؛دما 1 ± 22 درجه سانتی گراد;رطوبت 50% ± 5%؛سطح تمیزی 10000 و بالاتر؛ الزامات ارتعاش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات |
درباره ما
ما یک تامین کننده نوآورانه راه حل های مختلف سیستم تصویربرداری مستقیم لیزری PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی های سیستم LDI برای برنامه های کاربردی جدید PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملاً خودکار برای محیط های تولید انبوه را شامل می شود.
