PCB تصویربرداری مستقیم لیزری
Created with Pixso. برد مدار چاپی تصویربرداری مستقیم لیزری ضخامت 0.5-3.5mm ± 10% تحمل عرض خط

برد مدار چاپی تصویربرداری مستقیم لیزری ضخامت 0.5-3.5mm ± 10% تحمل عرض خط

نام تجاری: GIS
شماره مدل: DPX820SM
اطلاعات دقیق
Place of Origin:
Suzhou, China
ضخامت تخته:
0.5 تا 3.5 میلی متر
روش تراز:
پد (قطر: 0.5 تا 3.0 میلی متر)
قدرت لیزر:
توان کل موج مخلوط 512 وات
فرآیند قابل اجرا:
ماسک لحیم کاری بیرونی
پل لحیم کاری / دهانه لحیم کاری:
50/75μm (شرایط فرآیند)
رنگ ماسک لحیم کاری:

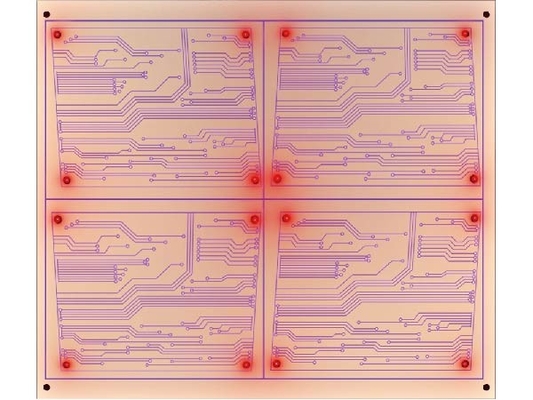

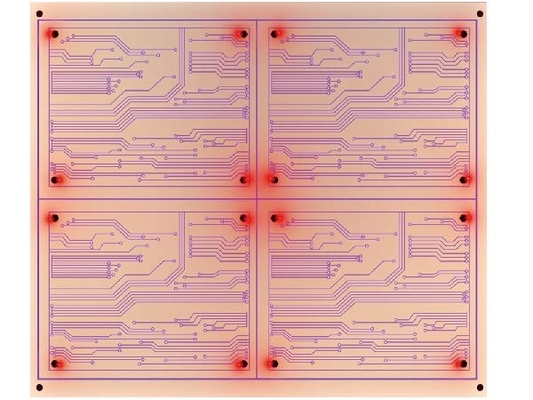

مقیاس ثابت / مقیاس خودکار / مقیاس فاصله / تراز پارتیشن
منطقه نوردهی موثر:
620x720mm (24"x28.5")
کاربرد:
PCB، HDI، FPC
برجسته کردن:

10٪ عرض خط LDI PCB

,

ضخامت 3.5 میلی متر LDI PCB

,

تصویربرداری مستقیم لیزری HDI

توضیحات محصول

توضیحات محصول:

PCB تصویربرداری مستقیم لیزری نوع جدیدی از برد مدار چاپی (PCB) است که از فناوری تصویربرداری مستقیم لیزری برای تولید برد مدار با دقت بالا استفاده می کند.با استفاده از این فناوری پیشرفته، PCB را می توان به طور دقیق تراز کرد، با رنگ ماسک لحیم ثابت، مقیاس / مقیاس خودکار / مقیاس فاصله / تراز پارتیشن، و فرمت فایل پشتیبانی می شود.جوهر ماسک لحیم کاری می تواند 30s@600x500mm (24"×20") دوام بیاورد، در حالی که فرآیند قابل اجرا شامل ماسک لحیم کاری و بیرونی است.

فناوری تصویربرداری مستقیم لیزری که در تولید PCB استفاده می شود، دقت و دقت بالایی را حتی در جزئیات کوچک تضمین می کند.برای انواع کاربردهای برد مدار پیچیده، مانند بردهای مدار دو طرفه و چند لایه، و همچنین تراز PAD (قطر: 0.5 ~ 3.0 میلی متر) مناسب است.در مقایسه با روش‌های سنتی، فناوری تصویربرداری مستقیم لیزری دارای دقت بالاتر، زمان تولید سریع‌تر و عملکرد آسان‌تر است.

PCB تصویربرداری مستقیم لیزری یک محصول قابل اعتماد و مقرون به صرفه برای تولید کنندگان PCB است.این به طور گسترده توسط مشتریان در سراسر جهان پذیرفته شده است، و به دلیل دقت بالا و مقرون به صرفه بودن شناخته شده است.با فناوری و ویژگی های پیشرفته ای که دارد، انتخاب مناسبی برای تولید PCB است.



امکانات:

  • نام محصول:PCB تصویربرداری مستقیم لیزری
  • روش تراز:PAD(قطر: 0.5 ~ 3.0 میلی متر)
  • ضخامت تخته:0.5 تا 3.5 میلی متر
  • رنگ ماسک لحیم کاری:مقیاس ثابت / مقیاس خودکار / مقیاس فاصله / تراز پارتیشن
  • جوهر ماسک لحیم کاری:30s@600x500mm (24"×20")
  • حالت مقیاس:سفید، سیاه، زرد و غیره


پارامترهای فنی:

پارامتر ارزش
پل لحیم کاری / دهانه لحیم کاری 50/75μm (شرایط فرآیند)
جوهر ماسک لحیم کاری 30s@600x500mm (24"×20")
منطقه نوردهی موثر 620x720mm (24 "x28.5")
ضخامت تخته 0.5 تا 3.5 میلی متر
روش تراز پد (قطر: 0.5 ~ 3.0 میلی متر)
دقت تراز ± 12 میلیمتر
رنگ ماسک لحیم کاری مقیاس ثابت / مقیاس خودکار / مقیاس فاصله / تراز پارتیشن
قدرت لیزر توان کل موج مخلوط 512 وات
کاربرد PCB، HDI، FPC
تحمل عرض خط ± 10%


برنامه های کاربردی:

PCB تصویربرداری مستقیم لیزری GIS DPX820SM انتخاب مناسبی برای برنامه های PCB، HDI و FPC است.این با سوژو، چین به عنوان محل مبدا طراحی شده است و دارای جوهر ماسک لحیم کاری 30s@600x500mm (24"×20") و دقت تراز ±12um است.این نرم افزار از فرمت های فایل مانند Solder Mask و Outer پشتیبانی می کند که آن را به گزینه ای ایده آل برای طیف گسترده ای از برنامه ها تبدیل می کند.برد مدار چاپی تصویربرداری مستقیم لیزری (Laser Direct Imaging Print Board) نوع جدیدی از برد مدار است که از فناوری تصویربرداری مستقیم لیزری برای چاپ برد مدار با دقت و دقت بالا استفاده می کند.برد مدار چاپی تصویربرداری مستقیم لیزری (برد چاپ مستقیم تصویربرداری لیزری) از مزیت سرعت بالا، دقت بالا، هزینه کم و سازگاری قوی برخوردار است.برای تولید بردهای مدار پیچیده مختلف مانند بردهای اتصال با چگالی بالا (HDI) و بردهای مدار چاپی انعطاف پذیر (FPC) مناسب است.برد مدار چاپی لیزری مستقیم (Laser Direct Imaging Printed Circuit Board) با کارایی و دقت عالی خود، انتخابی عالی برای کاربردهای PCB، HDI و FPC است.



سفارشی سازی:

برد چاپ مستقیم لیزری GIS DPX820SM با ویژگی‌هایی مانند جوهر ماسک لحیم کاری با ابعاد 30s@600x500 میلی‌متر (24 اینچ × 20 اینچ)، تحمل عرض خط ± 10 درصد، فرآیندهای قابل اجرا مانند ماسک لحیم کاری و بیرونی و گزینه‌های رنگ ماسک لحیم کاری فوق‌العاده ارائه می‌کند. مانند مقیاس ثابت / مقیاس خودکار / مقیاس فاصله / تراز پارتیشن.علاوه بر این، عملکرد عالی پل لحیم کاری / باز کردن لحیم کاری با 50/75μm (شرایط فرآیند) را ارائه می دهد.

اگر به دنبال برد چاپ مستقیم لیزری قابل اعتماد و کارآمد، برد مدار تصویربرداری مستقیم لیزری یا PCB تصویربرداری مستقیم لیزری هستید، برد چاپی تصویربرداری مستقیم لیزری GIS DPX820SM انتخاب مناسبی است.



بسته بندی و حمل و نقل:

محصول PCB تصویربرداری مستقیم لیزری با دقت بسیار بسته بندی و ارسال می شود تا اطمینان حاصل شود که در شرایط عالی به مقصد می رسد.PCB در مواد محافظ مانند پوشش حباب دار پیچیده شده و در جعبه ای با لایه اضافی قرار می گیرد.جعبه با جزئیات محصول، از جمله نام محصول و آدرس مقصد برچسب گذاری شده است.سپس جعبه مهر و موم شده و با یک سرویس پیک قابل اعتماد ارسال می شود.



سوالات متداول:

  • س: PCB تصویربرداری مستقیم لیزری چیست؟
  • آ: PCB تصویربرداری مستقیم لیزری، تولید شده توسط GIS با شماره مدل DPX820SM در سوژو، چین، یک فناوری چاپ با دقت بالا با ویژگی های با کیفیت بالا و کم هزینه است.
  • س: مزیت PCB تصویربرداری مستقیم لیزری GIS چیست؟
  • آ: مزیت PCB تصویربرداری مستقیم لیزری GIS این است که چاپ با دقت بالا، وضوح بالا و هزینه کم دارد.
  • س: در PCB تصویربرداری مستقیم لیزری GIS از چه موادی استفاده می شود؟
  • آ: PCB تصویربرداری مستقیم لیزری GIS از فویل مسی با کیفیت بالا و مواد مبتنی بر روغن سبز استفاده می کند که سازگار با محیط زیست و ایمن هستند.
  • س: فرآیند چاپ PCB تصویربرداری مستقیم لیزری GIS چگونه است؟
  • آ: فرآیند چاپ مدار چاپی با تصویربرداری مستقیم لیزری GIS به این صورت است که پرتو لیزر سطح برد مدار چاپی را اسکن می‌کند و رایانه کنترل می‌شود تا فویل مسی را به‌طور انتخابی حذف کند و ماسک لحیم کاری را در معرض دید قرار دهد.
  • س: کاربرد PCB تصویربرداری مستقیم لیزری GIS چیست؟
  • آ: PCB تصویربرداری مستقیم لیزری GIS به طور گسترده در ساخت و نگهداری بردهای مدار چاپی در تلفن های همراه، کامپیوتر، تجهیزات الکترونیکی و غیره استفاده می شود.
