| نام تجاری: | GIS |
| شماره مدل: | DPX820SM |

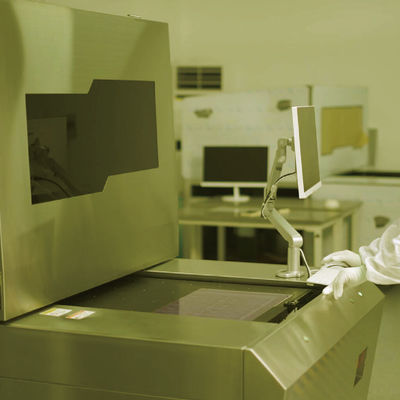

برد مدار چاپی تصویربرداری مستقیم لیزری (LDI PCB) یک راه حل پیشرفته و کارآمد برای چاپ PCB، HDI و FPC است.این دستگاه دارای دقت تراز ± 12mm است و از توان کل موج اختلاط 512 واتی برای ارائه عملکرد فوق العاده استفاده می کند.این محصول با سطح نوردهی موثر 620x720 میلی متر (24 "x28.5")، قادر است طیف گسترده ای از کاربردهای چاپ PCB را انجام دهد.علاوه بر این، از انواع فرمت های فایل از جمله Gerber، DXF و غیره برای حداکثر راحتی پشتیبانی می کند.برد چاپ مستقیم لیزری با ویژگی های برتر خود راه حلی عالی برای چاپ PCB است.
| ویژگی های محصول | پارامترهای فنی |
|---|---|
| ضخامت تخته | 0.5 تا 3.5 میلی متر |
| تحمل عرض خط | ± 10% |
| فرآیند قابل اجرا | ماسک لحیم کاری، بیرونی |
| فرمت فایل | فرمت فایل |
| روش تراز | پد (قطر: 0.5 تا 3.0 میلی متر) |
| دقت تراز | ± 12 میلیمتر |

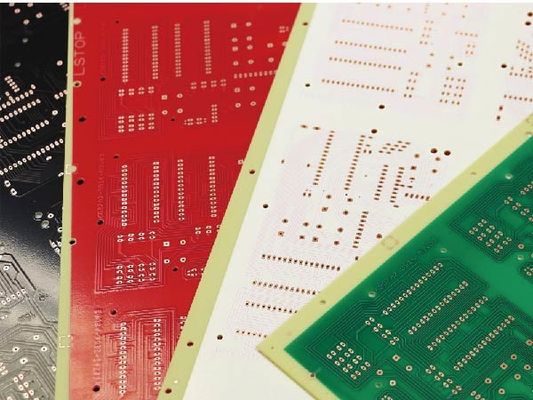

| حالت مقیاس | سفید، سیاه، زرد و غیره |
| منطقه نوردهی موثر | 620x720mm (24"x28.5") |

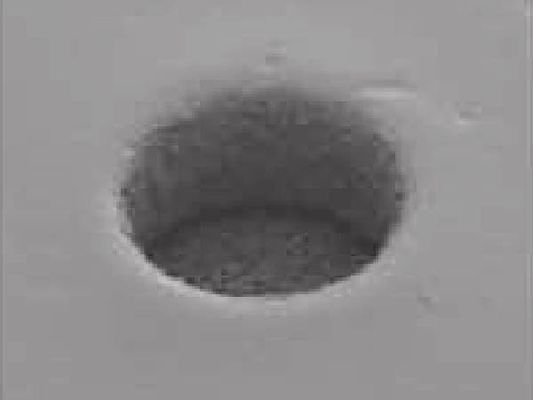

| پل لحیم کاری / دهانه لحیم کاری | 50/75μm (شرایط فرآیند) |
| کاربرد | PCB، HDI، FPC |
مدار چاپی تصویربرداری مستقیم لیزری GIS مدل DPX820SM یک برد مدار با دقت بالا است که در سوژو چین تولید می شود.دارای پل لحیم کاری عالی / دهانه لحیم کاری 50/75 میکرومتر و تحمل عرض خط ± 10٪.این برد پرینت تصویربرداری مستقیم لیزری با ناحیه نوردهی موثر 620x720 میلی متر (24 "x28.5") دارای قدرت موج اختلاط کل 512 وات است.فرآیند قابل اجرا آن شامل ماسک لحیم کاری و بیرونی است.
PCB تصویربرداری مستقیم لیزری GIS برای استفاده در برنامه ها و سناریوهای مختلف ایده آل است.به عنوان مثال، عملکرد تصویربرداری عالی آن، آن را به انتخابی عالی برای طراحی برد مدار با چگالی بالا و سرعت بالا تبدیل می کند.تحمل عرض خط دقیق آن عملکرد الکتریکی عالی را تضمین می کند.برد مدار تصویربرداری مستقیم لیزری همچنین برای استفاده در مدارهای RF فرکانس پایین و سایر کاربردهای با کارایی بالا مناسب است.
PCB تصویربرداری مستقیم لیزری GIS راه حل عالی برای طراحی برد مدار با دقت بالا و کارایی بالا است.با فناوری تصویربرداری مستقیم لیزری پیشرفته خود، برای هر برنامه‌ای که نیاز به تصویربرداری دقیق، عملکرد الکتریکی عالی و باز کردن پل لحیم کاری/لحیم کاری عالی دارد، ایده‌آل است.PCB تصویربرداری مستقیم لیزری GIS خود را دریافت کنید و عملکرد فوق العاده این راه حل برد مدار پیشرفته را تجربه کنید.
PCB تصویربرداری مستقیم لیزری GIS (برد مدار چاپی با تصویربرداری مستقیم لیزری/ برد چاپی تصویربرداری مستقیم لیزری) یک سرویس سفارشی برای شما است.با نام تجاری GIS، شماره مدل DPX820SM و محل مبدا سوژو، چین است.از فرمت فایل پشتیبانی می کند.و دارای مقیاس ثابت / مقیاس خودکار / مقیاس فاصله / رنگ ماسک لحیم تراز پارتیشن، جوهر ماسک لحیم کاری با توان موج اختلاط 512 وات و تحمل عرض خط ± 10٪ است.
بسته بندی و حمل و نقل برای PCB تصویربرداری مستقیم لیزری
PCB تصویربرداری مستقیم لیزری به گونه ای بسته بندی و ارسال می شود که اطمینان حاصل شود که به سرعت و ایمن می رسد.هر PCB قبل از بسته بندی و ارسال به دقت بررسی و آزمایش می شود.این بسته برای محافظت از PCB در طول حمل و نقل و اطمینان از رسیدن آن در شرایط عالی طراحی شده است.
این بسته با مقوای محکم ساخته شده است و دارای یک درج فوم محافظ برای محافظت از PCB در برابر ضربه و ضربه است.سپس بسته با یک مهر و موم غیرقابل دستکاری مهر و موم می شود تا اطمینان حاصل شود که در طول حمل و نقل باز نشده یا دستکاری نشده است.بسته با برچسب آدرس حمل و نقل و یک شماره پیگیری برای فعال کردن ردیابی محموله است.
PCB تصویربرداری مستقیم لیزری توسط یک سرویس حمل و نقل قابل اعتماد و قابل اعتماد ارسال می شود.زمان ارسال بستگی به محل مشتری دارد، اما معمولاً چند روز طول می کشد.
A1: PCB تصویربرداری مستقیم لیزری نوعی فرآیند ساخت PCB است که توسط GIS توسعه یافته است، که از یک پرتو لیزر برای قرار دادن مستقیم تصویر بر روی ورقه ورقه مسی از پیش حساس شده برای ساخت مدار استفاده می کند.برای تولید PCB دسته ای کوچک مناسب است.
A2: PCB تصویربرداری مستقیم لیزری GIS DPX820SM است.
A3: PCB تصویربرداری مستقیم لیزری GIS در سوژو، چین ساخته شده است.
A4: از مزایای PCB تصویربرداری مستقیم لیزری می توان به دقت بالا، راندمان بالا، وضوح بالا و عدم نیاز به فیلم حساس به نور اشاره کرد.
A5: PCB تصویربرداری مستقیم لیزری به طور گسترده در تولید PCB دسته کوچک مانند تجهیزات پزشکی، تجهیزات ارتباطی و لوازم الکترونیکی مصرفی استفاده می شود.
ویدیو
|
|
