تصویربرداری مستقیم با لیزر LDI
Created with Pixso. PCB HDI FPC LDI لیزر مستقیم تصویربرداری 610mmx710mm

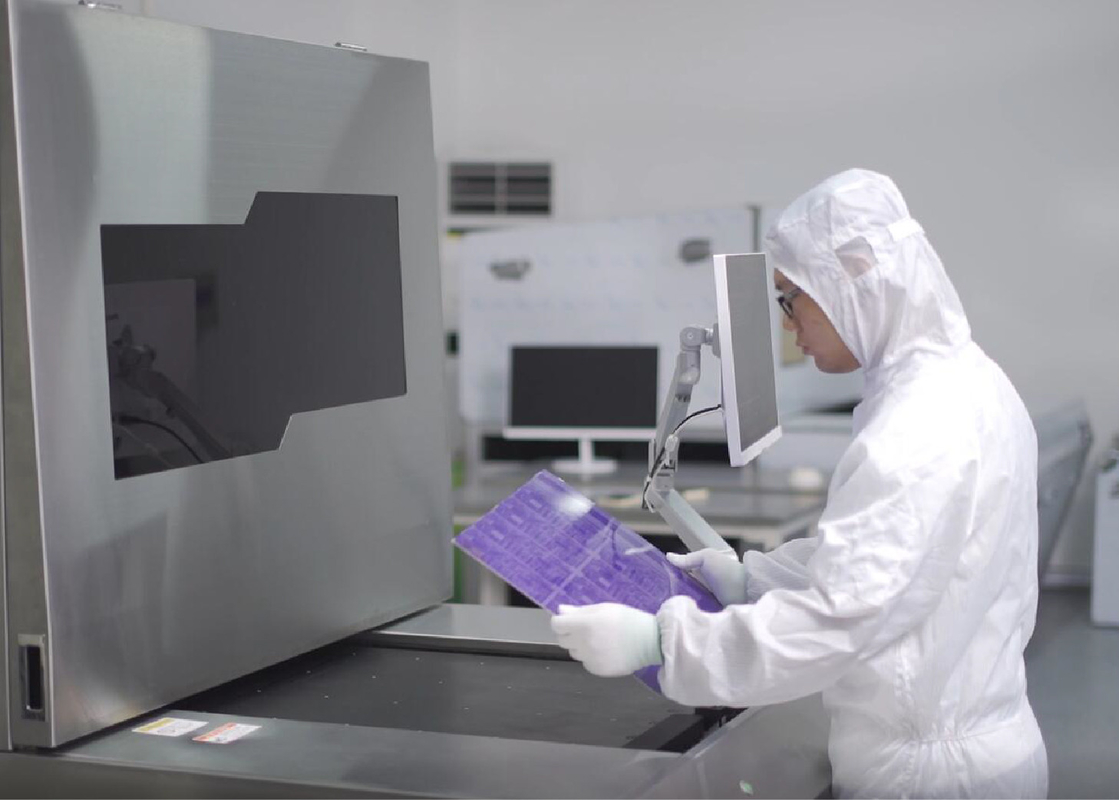

PCB HDI FPC LDI لیزر مستقیم تصویربرداری 610mmx710mm

نام تجاری: GIS
شماره مدل: DPX230
مقدار تولیدی: 1 مجموعه
قیمت: negotiable price
زمان تحویل: 20 روز کاری
اطلاعات دقیق
محل منبع:
جیانگ سو، چین
گواهی:
ISO 9001 CE
نام:
تصویربرداری مستقیم لیزری (LDI)
کاربرد:
PCB HDI FPC
حداکثر اندازه نوردهی:
610*710 میلی متر
عرض خط:
30μ
فاصله خط خط:
10%
تحمل عرض خط:
10%
قابلیت تراز:
24 میکرومتر
نوع لیزری:
لیزر LD، 5±405 نانومتر
کارآمد:
30-40S@18"*24"
انحراف افزایش و کاهش می یابد:
افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن
فرمت فایل:
Gerber 274X، ODB++
جزئیات بسته بندی:
بسته بندی کیس چوبی
قابلیت ارائه:
30 ست در ماه
برجسته کردن:

تصویربرداری مستقیم لیزری FPC ldi

,

تصویربرداری مستقیم لیزری FPC HDI ldi

,

دستگاه FPC PCB ldi

توضیحات محصول

راه حل های سیستم تصویربرداری مستقیم لیزری (LDI) برای PCB چند لایه





فرآیند تصویربرداری فتولیتوگرافی سنتی نیازمند چندین مرحله برای ایجاد ابزار عکس مورد استفاده برای تولید تصویر روی PCB است.این موضوع در طول سال‌ها چالش‌هایی را برای سازندگان PCB ایجاد کرده است.LDI چندین مزیت را ارائه می دهد:



  • کیفیت: مشکلات مربوط به فیلم عکس در گذشته به دلیل حساسیت ذاتی به نوسانات دما یا رطوبت منجر به ایجاد تصاویر ناقص شده است.تصویربرداری لیزری منجر به تصویربرداری با دقت و سازگاری بسیار بیشتر می شود و هر گونه نقص مربوط به فیلم را از بین می برد.
  • تصویربرداری لیزری موقعیت یابی دقیق و وضوح بهبود یافته را فراهم می کند.عرض ردیابی تصویر، فاصله ها و تراز دقیق تر است.
  • روش‌شناسی عکس نیازمند محیط‌های کنترل‌شده با دما و رطوبت است تا دقیق‌ترین انتقال تصاویر را به تابلوها ارائه دهد.LDI تأثیر محیط را بر روی تصاویر به دست آمده کاهش می دهد و تأثیر انعکاس نور ذاتی تکنیک های پردازش عکس را حذف می کند.
مشخصات/مدل DPX230
کاربرد PCB، HDI، FPC (لایه داخلی، لایه بیرونی، ضد جوش)
رزولوشن (تولید انبوه) 30 میلی متر
ظرفیت 30-40S@18"*24"
اندازه نوردهی 610*710 میلی متر
ضخامت پانل 0.05mm-3.5mm
حالت تراز UV-Mark
قابلیت تراز لایه بیرونی ± 12 میلی متر؛ لایه داخلی ± 24 میلی متر
تحمل عرض خط ± 10%
حالت افزایش و کاهش انحراف افزایش و انقباض ثابت، افزایش و انقباض خودکار، افزایش و انقباض فاصله، تراز پارتیشن
نوع لیزری لیزر LD، 5±405 نانومتر
فرمت فایل Gerber 274X;ODB++
قدرت جریان متناوب سه فاز 380 ولت، 6.4 کیلووات، 50 هرتز، محدوده نوسان ولتاژ + 7٪ ~ 10٪
وضعیت اتاق نور زرد؛دما 1 ± 22 درجه سانتی گراد;رطوبت 50% ± 5%؛سطح تمیزی 10000 و بالاتر؛
الزامات ارتعاش برای جلوگیری از لرزش شدید در نزدیکی تجهیزات





به منظور استفاده در تولید برد HDI، یک سیستم LDI باید دارای قابلیت های زیر باشد:



  • نوردهی با کیفیت بالا از خطوط و فضاهای ظریف تا حداقل 0.075 میلی متر (4 میلی) و کمتر از حد ممکن.
  • عمق فوکوس خوب که کیفیت تصویربرداری را برای طراحی توپوگرافی بالا تضمین می کند.این به ویژه برای قرار گرفتن در معرض یکنواخت لایه های بیرونی وساخت متوالی (SBU)
  • طراحی سیستمی که می تواند انواع مختلف محصول، مواد، ضخامت ها، فناوری های ساخت و فرآیند ساخت را در خود جای دهد.
  • یک سیستم ثبت انعطاف پذیر و بسیار دقیق که با فناوری های مختلف تولید و مراحل تولید سازگار است.
  • توانایی جبران پویا برای تغییرات ابعاد مواد به منظور غلبه بر واریانس در پانل ها از همان دسته و قادر به دستیابی به تحمل ثبت نام فشرده در کل منطقه پانل های PCB.



تصویربرداری مستقیم با لیزر PCB (LDI)
هنگام ساخت یک برد مدار، ردپای مدار توسط فرآیند تصویربرداری مشخص می شود.تصویربرداری مستقیم لیزری (LDI) آثار را مستقیماً با یک پرتو لیزر بسیار متمرکز نشان می دهد که در کنترل NC، به جای عبور نور غرقابی از ابزار عکس، یک پرتو لیزر به صورت دیجیتالی تصویر را ایجاد می کند.


تصویربرداری مستقیم لیزری (LDI) چگونه کار می کند؟
تصویربرداری مستقیم لیزری به یک PCB با سطح حساس به عکس نیاز دارد که در زیر یک لیزر کنترل شده توسط کامپیوتر قرار گرفته باشد.و سپس کامپیوتر با نور لیزر تصویر را روی برد ایجاد می کند.یک کامپیوتر سطح برد را به صورت یک تصویر شطرنجی اسکن می کند، تصویر شطرنجی را با یک فایل طراحی CAD یا CAM از پیش بارگذاری شده که شامل مشخصات تصویر لازم در نظر گرفته شده برای برد است، تطبیق می دهد، از لیزر برای ایجاد مستقیم تصویر روی برد استفاده می شود. .




درباره ما
ما یک تامین کننده نوآورانه راه حل های مختلف سیستم تصویربرداری مستقیم لیزری PCB (LDI) هستیم.مجموعه محصولات سیستم ما از پیکربندی های سیستم LDI برای برنامه های کاربردی جدید PCB با مخلوط بالا و در حال ظهور تا راه حل های سیستم LDI کاملاً خودکار برای محیط های تولید انبوه را شامل می شود.
